رله تقویت کننده حجم YT-320N1 چیست؟

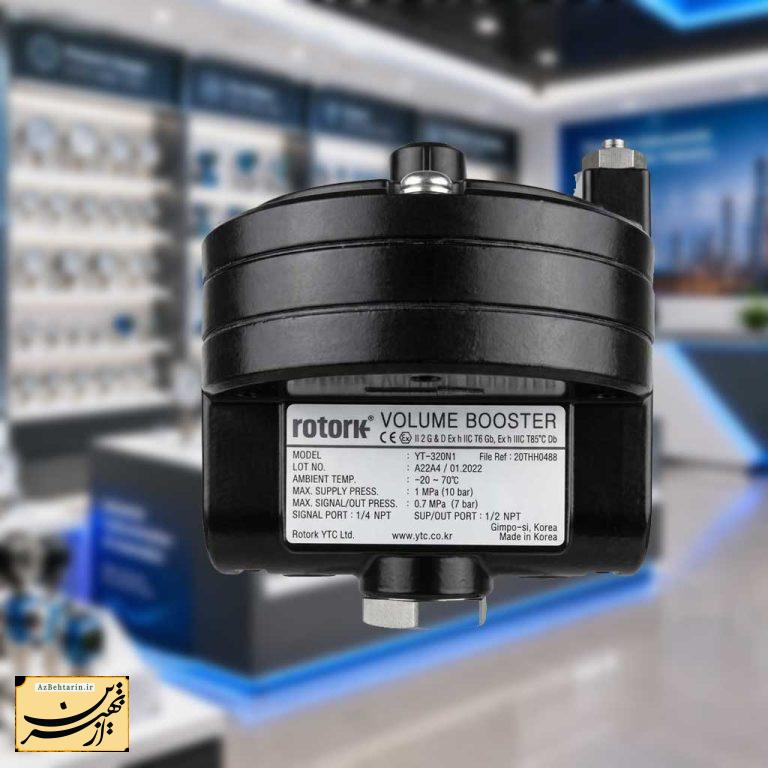

رله YT-320N1 یک تجهیز ابزار دقیق پنوماتیکی است که به عنوان تقویت‌کننده دبی در مسیر هوای عملگر (اکچویتور) نصب می‌شود. این رله با دریافت سیگنال پوزیشنر، دبی بالای هوا را از منبع تغذیه مستقل به اکچویتور منتقل می‌کند. کد فنی این مدل بیانگر بدنه آلومینیومی دایکاست، سایز پورت 1/2 اینچ، رزوه NPT و بازه دمایی 20- تا 70+ درجه سانتی‌گراد با آب‌بندهای NBR است. این تجهیز با نسبت تبدیل 1:1، ضریب جریان خروجی 2.72 و پیچ بای‌پس قابل تنظیم، سرعت پاسخ‌دهی لوپ کنترلی را بدون کاهش دقت موقعیت‌یابی، بهینه‌سازی می‌کند.
فلسفه و ضرورت استفاده
پوزیشنرهای استاندارد به دلیل محدودیت دبی نازل‌های داخلی، هنگام کار با اکچویتورهای حجیم دچار تاخیر زمانی (Lag Time) می‌شوند. رله YT-320N1 با تفکیک وظیفه «تعیین موقعیت» از «تزریق پرحجم هوا»، از کاهش نرخ پاسخ‌دهی و بروز خطای ماندگار در لوپ‌های کنترلی جلوگیری می‌کند.
مکانیزم عملکردی
این رله بر اساس تعادل فشار مکانیکی عمل می‌کند:
- دریافت سیگنال: فشار خروجی پوزیشنر وارد محفظه پیلوت می‌شود.
- تحریک دیسک: فشار سیگنال باعث جابه‌جایی دیافراگم و باز شدن مسیر تغذیه (Supply Seat) می‌گردد.
- تزریق هوا: هوای تغذیه با ضریب Cv 2.72 به سمت اکچویتور جریان می‌یابد.
- تعادل و تخلیه: در وضعیت مخالف، مسیر اگزوز با ضریب Cv 2.08 جهت تخلیه سریع هوای محفظه عملگر فعال می‌شود.
مشخصات فنی کلیدی
| پارامتر | مقدار |
|---|---|
| حداکثر فشار تغذیه | 10 bar |
| نسبت فشار | 1:1 |
| ضریب جریان خروجی (Cv) | 2.72 |
| ضریب جریان تخلیه (Cv) | 2.08 |
| اتصالات | 1/2 اینچ NPT |
| وزن | 0.76 کیلوگرم |
محدودیت‌های کاربردی و نگهداری
- کیفیت هوا: مطابق ISO 8573-1 هوای تغذیه باید فاقد رطوبت و ذرات باشد تا از گیرپاژ نشیمنگاه جلوگیری شود.
- پیچ بای‌پس: تنظیم نامناسب این پیچ باعث نوسان (Hunting) یا کاهش پاسخ‌دهی می‌شود.
- کیت تعمیراتی: تعویض قطعات باید به‌صورت ست کامل و مطابق دفترچه راهنما انجام شود.
پرسش‌های متداول (FAQ)
آیا YT-320N1 به تغذیه الکتریکی نیاز دارد؟
خیر، این تجهیز کاملاً پنوماتیکی بوده و صرفاً با فشار هوای کنترلی عمل می‌کند.
تفاوت YT-320 با YT-325 چیست؟
مدل YT-320 بدنه آلومینیومی دارد، در حالی که YT-325 از جنس استنلس استیل برای محیط‌های خورنده ساخته شده است.
